高低压开关柜通电试验台智能配电终端测试仪专业生产N年
更新时间：2025-12-31 01:28:03 ip归属地：湖北，天气：多云转小雨，温度：7-15 浏览次数:26 公司名称： 天正华意电气设备(湖北省分公司)
以下是:湖北省高低压开关柜通电试验台智能配电终端测试仪专业生产N年的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 555/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铝合金 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 6 |
| 产品颜色 | 白 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 10 |
| 工作温度 | 45 |
| 范围 | 高低压开关柜通电试验台智能配电终端测试仪供应范围覆盖湖北省 武汉市、宜昌市、黄石市、襄阳市、荆州市、十堰市、荆门市、鄂州市、孝感市、咸宁市、随州市、恩施市、黄冈市等区域。 |
以下是:湖北省高低压开关柜通电试验台智能配电终端测试仪专业生产N年的图文视频
【天正华意】以匠心打造多元场景产品，涵盖咸宁手持式光数字测试仪、黄冈大电流发生器等。在湖北省本地采买高低压开关柜通电试验台智能配电终端测试仪专业生产N年到天正华意电气设备(湖北省分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:杨经理-【0527-88266222】。 湖北省 湖北省，简称“鄂”，别名楚、荆楚，中华人民共和国省级行政区，省会武汉。地处中国中部地区，东邻安徽，西连重庆，西北与陕西接壤，南接江西、湖南，北与河南毗邻，介于北纬29°01′53″—33°6′47″、东经108°21′42″—116°07′50″之间，东西长约740千米，南北宽约470千米，总面积18.59万平方千米，占中国总面积的1.94%。截至2022年12月31日，湖北省辖12个地级市、1个自治州，39个市辖区、26个县级市、37个县（其中2个自治县）、1个林区。截至2022年末，湖北省常住人口5844万人。
想要更直观地感受高低压开关柜通电试验台智能配电终端测试仪专业生产N年产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:湖北高低压开关柜通电试验台智能配电终端测试仪专业生产N年的图文介绍

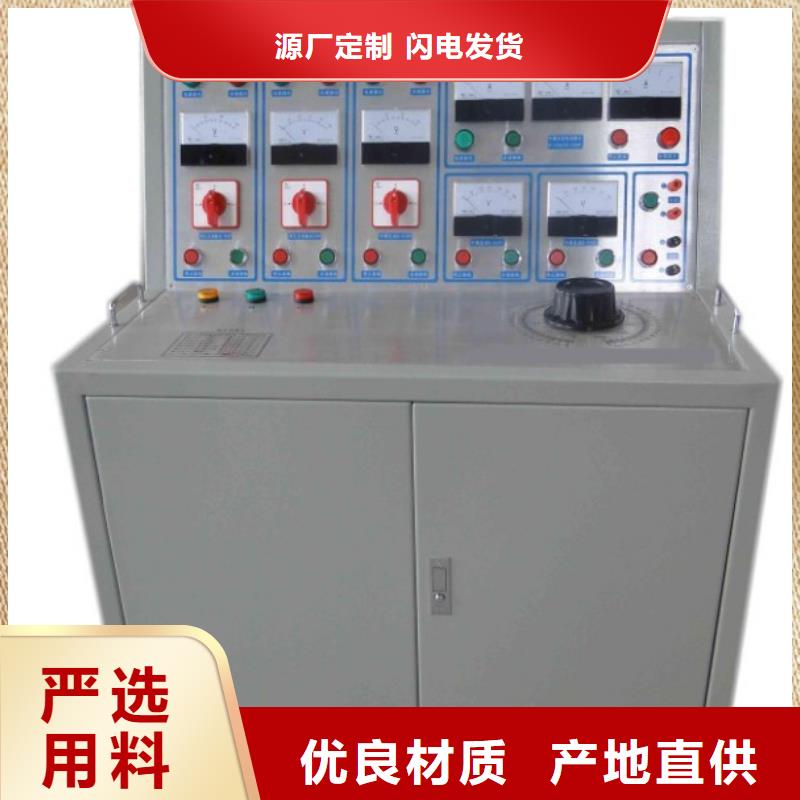

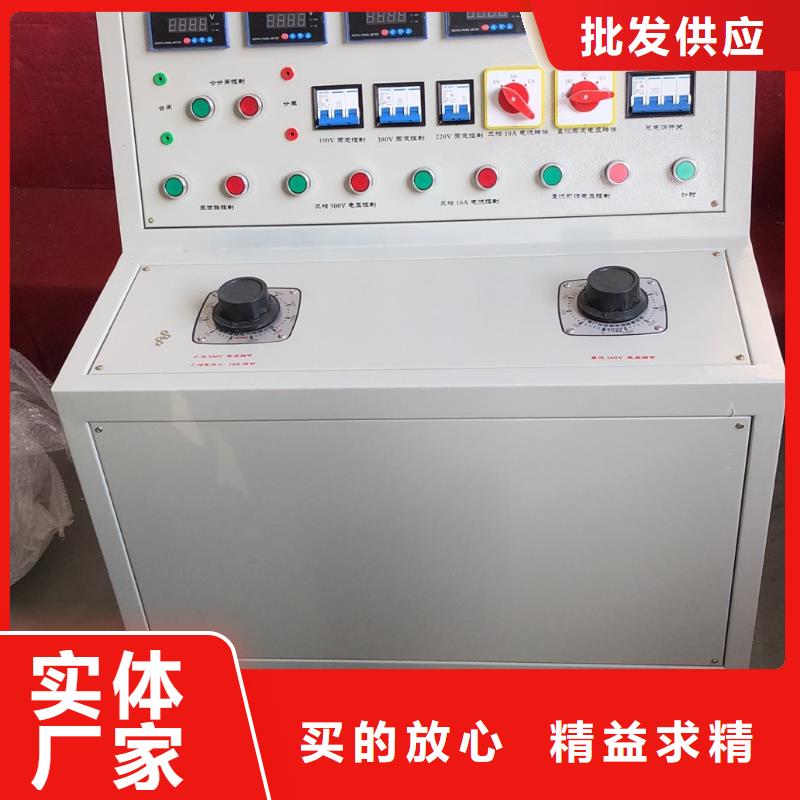

湖北高低压开关柜通电试验台高低压开关柜通电试验台一、概述高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本试验台就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。二、主要技术参数1、三相五线交流电压直接输出；2、三相交流电压固定(100V/10A)输出；3、三相交流电压固定(380V/10A)输出；4、三相交流（0~100V/10A）电压可调输出；5、三相交流（0~430V/10A）电压可调输出；6、单相直流（0~260V/10A）电压可调输出；7、单相直流（0~300V/10A）电压可调输出；8、单相交流（220V/10A）电源接线板插孔直接输出；9、外形尺寸：550mm660mm1005mm三、产品结构本产品TH型移动式结构，底部装有四只定向轮，两边设置拉手，便于推动或抬动。由三块面板（图一、图二和图三所示）组成其控制和监测等功能。上面板（图一）由仪表、信号灯及控制按钮开关组成，用于操作和监测；下面板（图二）上装有调压器手轮，用于调节输出电压或电流；接线板（图三）在车后，而方便。测试车左侧采用的是二孔三孔电源插孔。高低压开关柜通电试验台
湖北高低压开关柜通电试验台单相直流0~260V电压可调输出在后接线板的接线柱（直流电压）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按上单相直流可调电压输出0~260V按钮，单相直流可调输出指示灯亮，表示在接线柱（直流电压）上有单相直流有电压可输出，此时可顺时针旋转A相调压器手轮调压，监视单相直流可调电压表，可调输出0~260V交单相直流电压。做完该项试验后将单相直流可调输出0~260V停止按钮按上，三相交流可调输出指示灯灭，此时直流可调输出0~260V接线柱无电压输出。5、直流耐压试验将被试品接到后面板耐压输出接线柱上，按动启动按钮，缓慢调节A相旋钮，观察面板上直流电压表、直流电流表到达需要输出值即可。四、注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线,严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

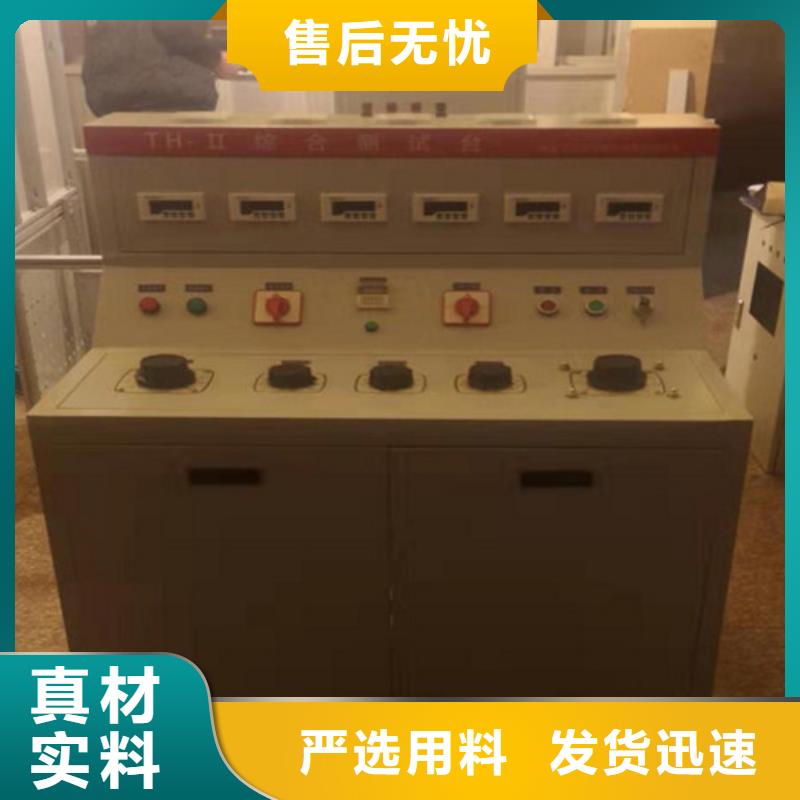

湖北高低压开关柜通电试验台 统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％
湖北高低压开关柜通电试验台高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态，针对断路器生产厂家的需求，研发生产了高压断路器磨合测试系统。高压断路器测试系统连接电脑，通过专用磨合软件行进参数设置和磨合测试管理，可同时对六台断路器进行磨合测试，并且六路磨合可完全独立进出参数设置、时序控制、磨合测试。磨合软件界面直观，参数设定、时序控制快捷简便，极大的提高工作效率。高压断路器磨合系统克服了传统磨合仪使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。高压开关磨合测试系统操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分时，窗口软件及语音提示报错并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时，自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。 4、各工位独立运行：磨合测试系统有独立控制断路器的功能，当磨合中的断路器有一台出现拒分、拒合、误分、误合等故障时，系统对其进行报警，停止操作。但是不影响其他工位正常工作。5、磨合设定次数完成后，软件有信息提示，系统自动停止操作命令，切断电源。6、时间设定灵活：分、合闸间隔时间可单独设定，整定范围：0.1-25秒；分、合闸输出时间可设定，整定范围：0.1-25秒。7、电源输入灵活：每个工位的操作电源独立设置，即可交流输入也可直流输入。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤50W；3、内部触点承受电流10A；4、输入电压：240V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：6kg
天正华意电气设备(湖北省分公司)是 电缆故障测试仪等产品专业生产加工的公司，拥有完整、科学的质量管理体系。天正华意电气设备(湖北省分公司)的诚信、实力和产品质量获得业界的认可。 欢迎各界朋友莅临参观、指导和业务洽谈。
湖北高低压开关柜通电试验台使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。6.5速度传感器安装方法在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。0.1mm直线传感器（真空开关类）传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。
选购高低压开关柜通电试验台智能配电终端测试仪专业生产N年来湖北省找天正华意电气设备(湖北省分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【0527-88266222】,地址:[平度市平安路2号]。
