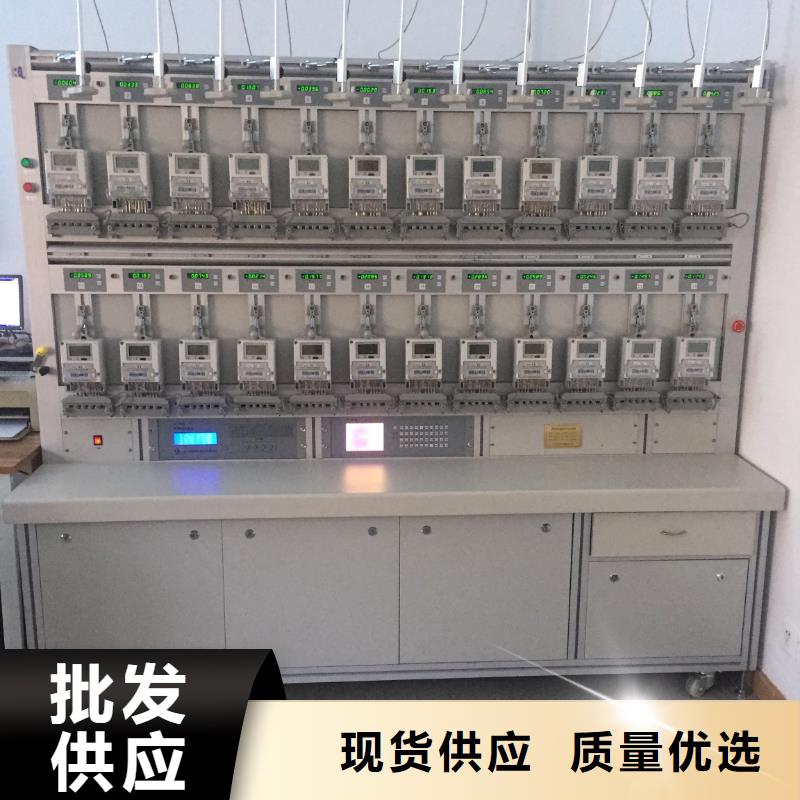

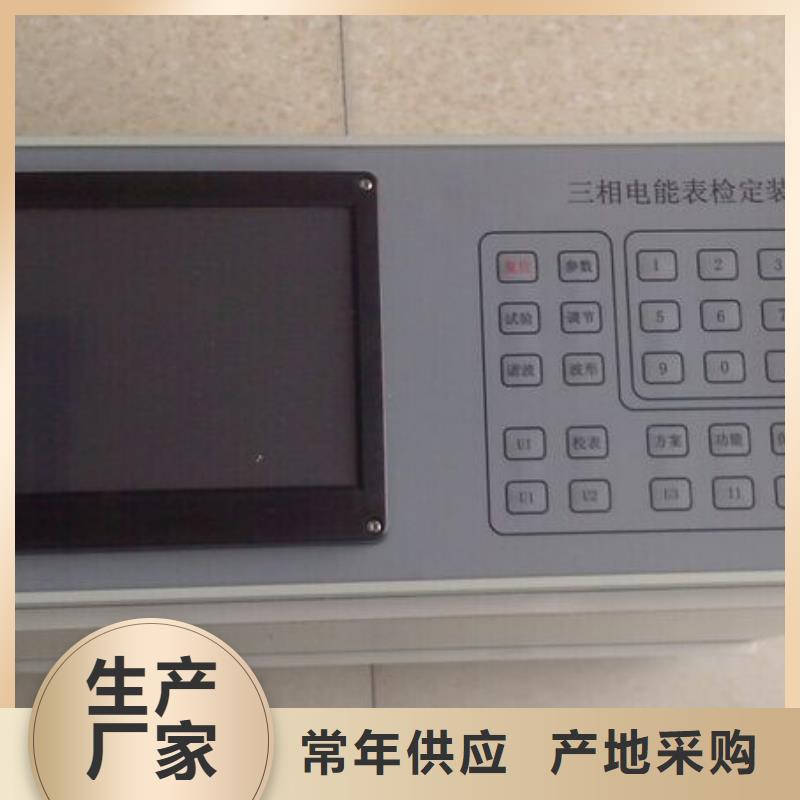

内蒙古三相电能表校验装置装置的机械结构在开始使用装置进行校验电能表的工作之前，您首先应当熟悉装置的机械结构。本装置可能采用一体式或分体式结构。分体式结构装置的挂表架与装置电源控制柜在结构上是分离的，电源控制柜采用立式标准机柜，它与挂表架之间只有电气连接，脱掉连接器，两者可分离。一体式结构装置的电源部分就放在挂表架的下面，在结构上是机械连接在一起的。装置面板或挂表架上的功能按键，均采用带灯的按钮开关，按下后灯会亮。如果您不小心按下了某键，只要再按一次释放该键就可以了。挂表架侧面立柱上还装有一个保护用“急停开关”，它是一个“动断”式自锁开关，紧急时按下可切断装置总电源，开机前该开关应处于释放位置。挂表架侧面立柱上还装有一组电流测试输出端子和电压测试输出端子，侧面立柱上还有装置内工作标准表的电能高、低频脉冲输出端子，用于装置周期检定时连接检验标准表，正常校表时这组电流测试输出端子应当用配备的专用短接片短接起来。电流输出端子可以短接而不会出现任何问题，装置的负反馈限流电路将保证输出电流始终与设置的电流档位一致。在装置另一边立柱上，装有电源开关、功放开关、电源过载指示灯、自动压表按钮，以及电流双回路工作指示灯。● 装置电源的连接校验装置使用三相交流 220V /380V 50HZ电源供电，用户的供电电源插座应使用符合国标的三相四芯插座，插座本身的允许额定电流值应足够大，如果用户的供电回路装有自动断路器一类保护装置，那么该自动断路器的容量也应足够大。通常，24表以下的装置，自动断路器每相的额定电流值应不小于16~25A；30表位以上的装置，自动断路器的额定电流值应更大一些。装置的电源接线端子一般位于装置电源机柜后边的下部。安装时，先将电源线穿入进线孔，拧下电源进线端子的压线螺钉，按端子上的相线、零线标志接上电源线并拧紧螺钉。应仔细检查，装置的接地端子应按规定可靠接地，不要错接电源线。检查接线无误后，将电源线插头插入供电插座。
