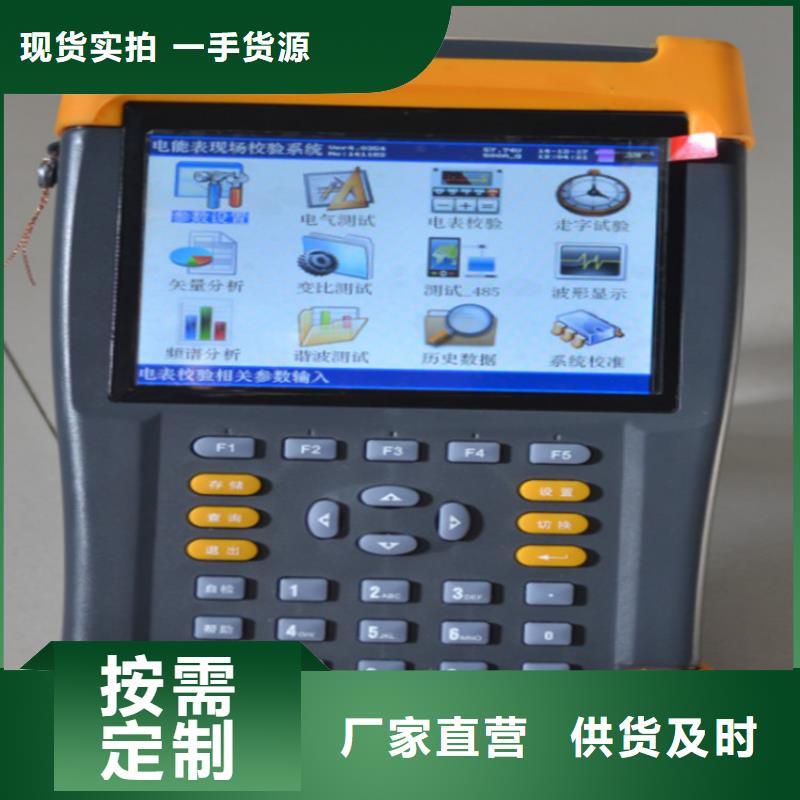

电能质量分析仪大电流发生器厂家售后完善

江西新余电能质量分析仪 三相四线制设备测试接线图在三相四线制接线方式时用黄色导线联接被测设备的A相电压和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和仪器的C相电压端子；三只钳形电流互感器用来测量被测设备电流的A、B、C三相，接好线后进入“测试参数”屏查看测量结果。（二）、三相三线制接线方式设备电参量的测量1、测试目的检测被测设备的二路电压、二路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将四个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。三相三线制设备测试接线图在三相三线制接线方式时只用三根电压线，其中黄色导线联接被测设备A相和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的N相电压端子（注意不是B相）、红色导线联接被测设备的C相电压和仪器的C相电压端子；A、C两只钳形电流互感器用来测量被测设备电流的A、C两相，接好线后进入“测试参数”屏查看测量结果。

江西新余电能质量分析仪主要特点：1、多通道测量：4个电压通道、4个电流通道同时测量。2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；3、可测量2-64次的电压谐波和电流谐波含量；4、可测量总谐波畸变率；5、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；6、可测量正序电压、负序电压、零序电压、电压不平衡度；7、可测量正序电流、负序电流、零序电流、电流不平衡度；8、暂态参量测量功能，具备电压骤升骤降事件记录功能，并同时启动自动录波功能，将所发生事件的发生时间和实际波形记录下来；9、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；10、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行错接线检查；11、选配大钳表可以进行低压电流互感器的变比和角差测量；12、谐波含量可以柱状图的形式显示，视觉效果良好；13、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；14、10寸大屏幕彩色液晶屏显示器1280×800；15、电容屏触摸操作，简便易学；16、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；17、谐波含有率国标查询功能，可对国标允许值进行查询；18、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。19、数据可以存储U盘，以便历史查询。20、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；21、分析软件可按照国标要求生成专业的电能质量分析报表；22、仪器尺寸小、重量轻、携带方便； 23、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；
