湖南接地电阻测试仪规定1.3.1 测试工作站综合测试仪及其配套电源、连接线、测试装具构成测试工作站。1、位置选择工作站的位置必须安排在一般人员非必经的处所，使非工作人员远离工作站。如果因为生产线的安排而无法做到时，必须将工作站与其它设施隔开，并且特别标明“测试工作站”。如果工作站与其它作业站非常接近时，必须特别注意的问题。在测试时必须标明“危险！测试执行中，非工作人员请勿靠近！”。2、输入电源本测试仪工作电源220V AC±10％，50/60Hz±5％单相，在开机前务必检查并确定电压与输入电源电压一致，否则会造成机器损坏和人员伤害，另外也必须选择正确规格的保险丝（5A），更换保险丝前必须先拔掉输入电源线，以避免危险。测试仪必须有良好的接地，作业前务必将地线接妥，以确保人员。测试站的电源必须有单独的开关，安装于测试站的入口显眼处并予特别标明，以便接触及靠近者清楚辨别。一旦有紧急事故发生时，可以立即关闭电源，再进入处理事故。3、工作场所尽可能使用非导电材质的工作桌工作台。操作人员和待测物之间不得使用任何金属。操作人员的位置不得有跨越待测物去操作或调整待测设备的现象。测试场所必须随时保持整齐、干净，不得杂乱无章。不使用之仪器和测试线请放于固定位置，须让相关人员能立即确认出正在测试的物件。不得在易燃物品的旁边使用多功能安规测试仪。

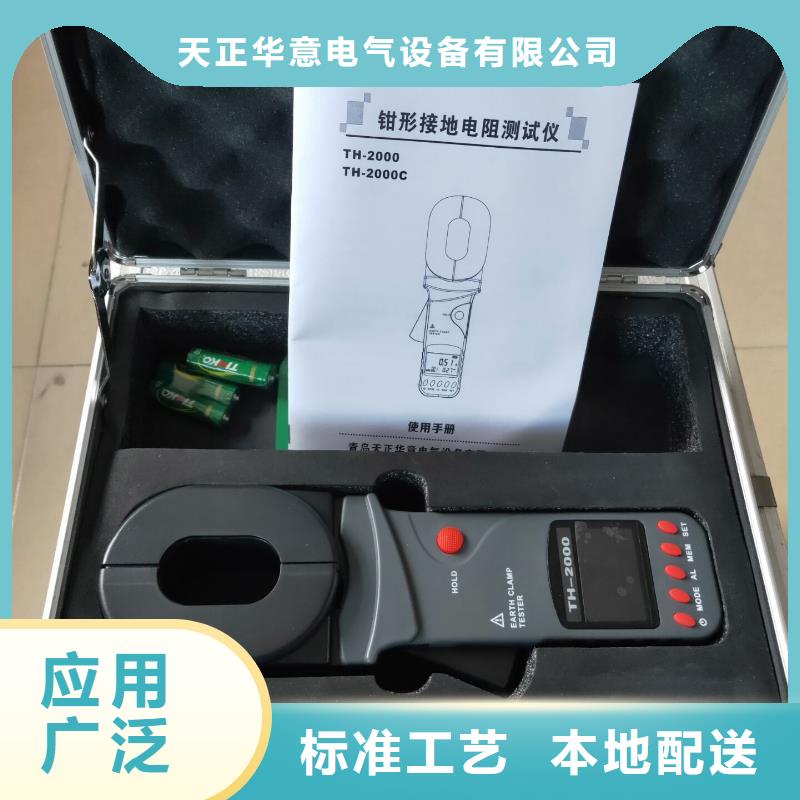

湖南接地电阻测试仪 长钳头:65×32mm2. 圆钳头:Φ32mm 扳机：控制钳口张合4. HOLD键：锁定/解除显示/存储5. POWER键：开机/关机/退出/组合数据6. MEM键：数据查阅键/组合数据7. AL报警功能键：报警功能开启/关闭/报警临界值设定8. 电阻测量切换键Ω/右箭头键9. ＊电流测量切换键A/左箭头键1液晶显示屏注仅限于C型。液晶显示1．液晶显示屏⑴.报警符号 电池电压低符号存储数据已满符号 数据查阅符号⑸. 2位存储数据组编号数字 电流、电压单位符号 电阻单位符号 ⑻.杂讯信号 数据锁定符号.钳口张开符号 .直流DC符号 十进制小数点 ⒀.4位LCD数字显示 交流AC符号2．特殊符号说明⑴. 钳口张开符号，钳口张开时，该符号显示。此时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。Er”开机出错符号，可能开机时扣压扳机或钳口已张开。⑶. 电池电压低符号，当电池电压低于5.3V，此符号显示，此时不能保证测量的准确度，应更换电池。⑷. “OL Ω”符号，表示被测电阻超出了钳表的上量限。⑸. “L0.01Ω”符号，表示被测电阻超出了钳表的下量限。＊⑹. “OL A”符号，表示被测电流超出了钳表的上量限。⑺. 报警符号，当被测量值大于设定报警临界值时该符号闪烁显示，同时仪表发出间歇“嘟--嘟--嘟--”声。⑻. MEM存储数据已满符号，内存数据已满99组，不能再继续存储数据，MEM符号闪烁。⑼. MR查阅数据符号，在查阅数据时显示，同时显示所存数据的编号NOISE符号，当被测试接地回路有较大干扰电流时此符号闪烁显示，同时仪表发出“嘟--”提示声。此时不能保证测试的准确性。注：仅限于C型。3．显示示例⑴．钳口处于张开状态，不能测量开机出错指示Er(Error)被测回路电阻小于0.01Ω被测回路电阻为：5.1Ω⑸．被测回路电阻为：1Ω锁定当前测量值：2.1Ω自动存储为第08组数据⑹．查阅存储的第26组数据被测回路电阻为：0.028Ω＊报警功能启动，被测电流超过设定报警临界值电池电压低显示，此时不能保证测量的准确度被测量的电流为：8.40A锁定当前显示值作为第37组数据存储当前锁定值⑻．查阅所存第08组数据被测量的电阻为：30.0Ω此数据是在有很大干扰信号时测得

湖南接地电阻测试仪直线法布线测试图8 仪器直线法测试接线示意图电流线和电位线同方向（同路径）放设称为三极法中的直线法，见图8。电流极放线在土壤电阻率均匀地区C可取2D,在土壤电阻率不均匀地区可取3D。P通常为0.5～0.6倍C。电位极P应在被测接地装置G与电流极C连线方向移动三次，每次移动的距离为dCG的5％左右，如三次测试的结果误差在5％以内即可。一般在放线路径狭窄困难和土壤电阻率均匀的情况下，接地阻抗测试才采用直线法，应尤其注意使电流线和电位线保持尽量远的距离，以减小互感耦合对测试结果的影响。夹角法布线测试图9 仪器夹角法测试接线示意图通常情况下接地装置接地阻抗的测试宜采用电流和电位线夹角布置的方式。放线如前面的要求，θ通常为45°以上，一般不宜小于30°，P的长度与C相近。如果土壤电阻率均匀，可采用C和P相等的等腰三角形布线，此时使θ约为30°，dCG＝dPG＝2D。
